Wasser marsch! – Mit Wasser 3D PLUS
Die Auslegung und Dimensionierung von Trinkwassernetzen ist ein wichtiger Bestandteil der Planung von Gebäuden. Hier gibt der Gesetz-
geber einige Richtlinien vor, um vor allem die hygienisch einwandfreie Qualität des Trinkwassers sicherzustellen. Weiterhin muss das Trink-
wassernetz so ausgelegt sein, dass jeder Verbraucher mit ausreichend Wasser versorgt werden kann.
Unsere Neuentwicklung Wasser 3D PLUS gibt Ihnen die Sicherheit, Trinkwassernetze normgerecht zu planen und ist gleichzeitig komfortabel in der Anwendung.
Sie zeichnen Ihr Trinkwassernetz zunächst in 2D, indem Sie die Rohr-
leitungen in unserer grafischen Gebäudeerfassung HottCAD im Gebäude-

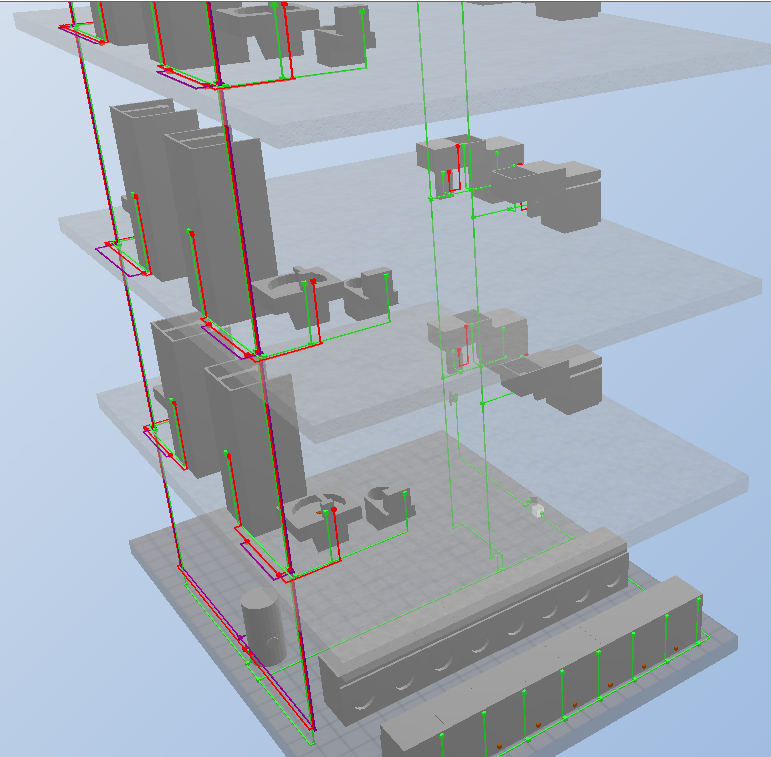

grundriss verlegen und einige Parameter festlegen. Das Programm erzeugt daraus ein dreidimensionales Gebäudemodell zur visuellen Kontrolle des geplanten Netzes. Die Ermittlung der Rohrlängen, welche für die Dimensionierung erforderlich sind, übernimmt Wasser 3D PLUS für Sie und berechnet für jeden Leitungsabschnitt den notwendigen Leitungs-

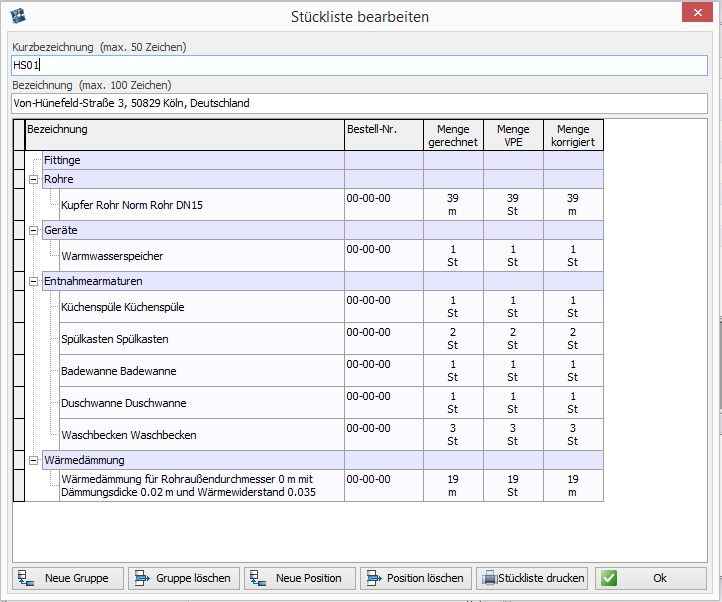

durchmesser. Selbstverständlich können Sie sich auch gleich eine Stückliste der benötigten Materialien drucken lassen.
Grundlage der Berechnung ist die DIN 1988-300. Das Programm ermittelt aus der 3D-Erfassung und den eingestellten Produktdaten die entspre-
chenden Druckverluste und Durchflüsse an allen beteiligten Bauteilen und errechnet die benötigten Rohrdurchmesser für den Kaltwasser-, Warmwasser- und Zirkulationsstrang. Die Produktdaten können aus Herstellerdaten übernommen, aber auch für jedes Bauteil frei verändert werden.
Aufgrund des einheitlichen HS/ETU-Datenmodells können Sie Gebäudemodelle, die Sie bereits einmal in HottCAD erstellt haben, selbstverständlich auch für die Planung des Trinkwassernetzes verwenden, ohne das Gebäude neu anlegen und zeichnen zu müssen. Umgekehrt können Sie mit Wasser 3D Plus erstellte Gebäudemodelle auch in anderen auf HottCAD basierenden Programmen verwenden.
