HS PSI-THERM – Berechnung von Wärmebrücken
Wärmebrücken (im Volksmund auch als Kältebrücken bezeichnet) sind Bereiche und Konstruktionen im Gebäude, die Wärme schneller nach außen transportieren als andere. Wärmebrücken führen zu einem hohen Energieverbrauch, können zu Schimmelbildung und Beeinträchtigung der Behaglichkeit führen. Im Rahmen des Nachweises für die Energieeinsparverordnung (EnEV) müssen Wärmebrücken zusätzlich nachgewiesen werden. Dem Energieberater/Planer/Architekt stehen verschiedene Möglichkeiten für die Berücksichtigung zu Verfügung.
Bewertung von Wärmebrücken nach EnEV
Pauschalter Ansatz der Wärmebrückenverluste
- ΔUWB = 0,1 W/(m²K) im Regelfall
- ΔUWB = 0,15 W/(m²K) bei Innendämmung
- ΔUWB = 0,05 W/(m²K) Bei vollständiger energetischer Modernisierung aller zugänglichen Wärmebrücken gemäß DIN 4108 Beiblatt 2
Oder durch den genauen Nachweis der Wärmebrücken nach DIN 4108-6: 2003-06 in Verbindung mit weiteren anerkannten Regeln der Technik wie HS PSI-THERM.
Berechnung mit HS PSI-THERM
Mit HS PSI-THERM, können Sie folgende Nachweise führen:
- Psi-Wert Berechnungen für Gleichwertigkeitsnachweise
- Psi-Wert Berechnung für Detaillierte Nachweise.
- F-Wert Berechnung für den Mindestwärmeschutz nach DIN 4108-2
Das Ziel der detaillierten Betrachtung von Wärmebrücken mit HS PSI-THERM ist, einen deutlich günstigeren Wert nachzuweisen als durch die pauschalen Zuschläge.
Alle Berechnungen erfolgen gemäß DIN EN ISO 10211 und DIN 4108 Beiblatt 2 für die Psi-Wert Berechnung und die F-Wert Berechnung. In der HS PSI-THERM PLUS Version können Sie zusätzlich mit freien Randbedingungen rechnen.

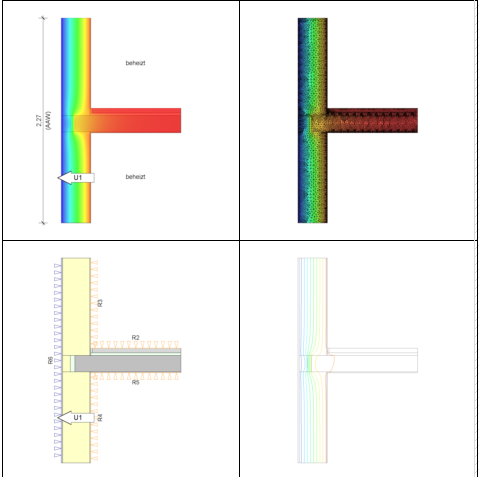

Das Programm HS PSI-THERM basiert auf der Finite-Elemente-Methode. Die Bauteilkonstruktion wird bei der Berechnung in eine Vielzahl von Knotenpunkten zerlegt, woraus dann der Isothermenverlauf im Bauteil berechnet wird. An beliebigen Punkten innerhalb der Bauteilkonstruktion lassen sich die Temperaturen ermitteln, auch alle Oberflächentemperaturen in den einzelnen Bauteilschichten. Dies ist eine ungemein hilfreiche Aussage, um den Tauwasserausfall in der Konstruktion zu beurteilen.

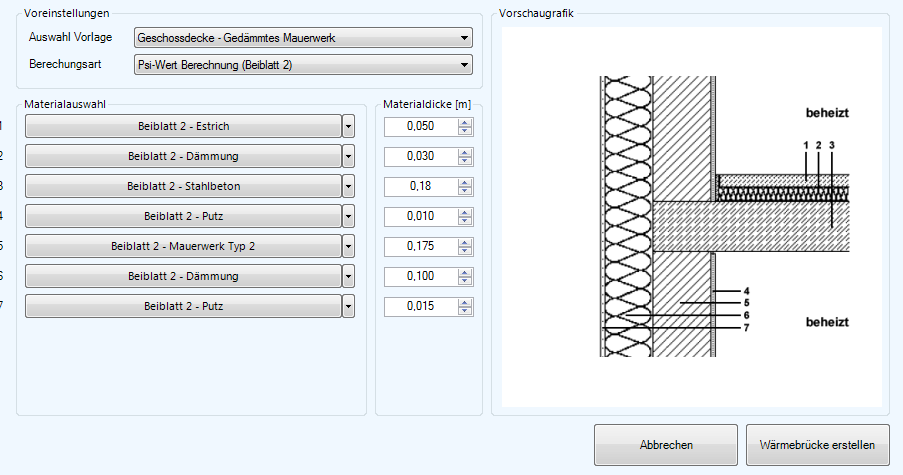

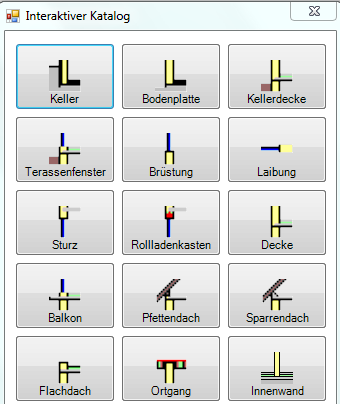

Für die Berechnung wird der Bauteilaufbau im Programm grafisch erfasst. Neu im Programm ist der Interaktive Katalog. Mit diesem Katalog lassen sich Konstruktionen nach 4108 Beiblatt 2 sicher erstellen. Durch das Ändern der Baustoffe und der Materialdicke, lassen sich so Details schnell erstellen.
HS PSI-THERM 3D

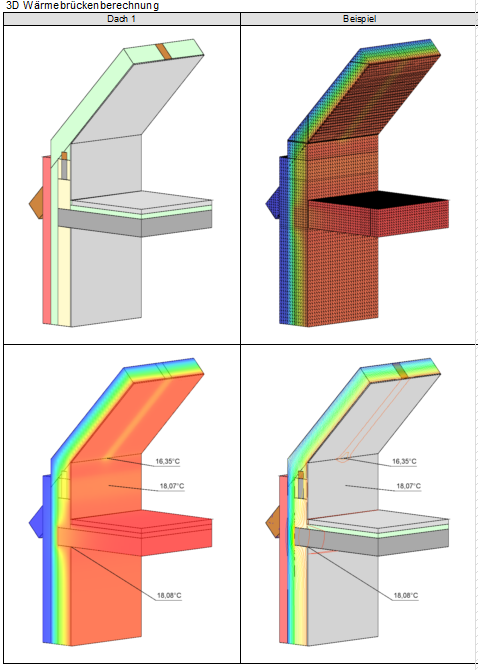

Zusätzliche zur zweidimensionalen Betrachtung, bieten wir das HS PSI-THERM auch als 3D Variante an. HS PSI-THERM 3D ist ein eigenständiges Programm, für die kritische Betrachtung von Oberflächentemperaturen zur Vermeidung von Schimmelpilz. Eine dreidimensionale Betrachtung ist dann angebracht wenn sich ein Bauteil nicht in 2D Darstellen lässt, dies ist beispielweises bei punktuellen Wärmebrücken der Fall.
