Neuerungen im Rohrnetz zu den Messen SHK und IFH
Strangschema direkt in HottCAD
Die Erfassung eines Heizungsrohrnetzes in einem Strangschema ist der klassische Weg zur Dimensionierung des Netzes und zur Durchführung eines hydraulischen Abgleichs. Diese Erfassungsart wird in unserem Rohrnetz-Programm als 2D-Modus angeboten. Dieser bietet Ihnen volle Flexibilität bei der graphischen Anordnung von Rohrnetzelementen, der Definition von Längen und der Anordnung von Bögen auf Teilstrecken.
Um das Erstellen eines Strangschemas noch komfortabler zu gestalten, wird dieses zurzeit für unsere Nutzer noch weiter entwickelt. Zukünftig werden Sie die Möglichkeit haben, ein Strangschema direkt im HottCAD zu erstellen, nachdem nur die Struktur des Gebäudes (Geschosse, Raumhöhen und Deckenstärken) definiert wurde. Das Anlegen eines Grundrisses ist nicht notwendig.
Nach dem Erstellen des Gebäudes kann direkt in den Arbeitsbereich „Schema“ gewechselt werden. Hier stehen Funktionen zum Zeichnen aller erforderlichen Rohrnetz-
elemente zur Verfügung. Der Arbeitsbereich Schema kann als angedockter Tab oder – praktisch für das Arbeiten an zwei Monitoren – als abgedocktes Fenster verwendet werden. Selbstverständlich kann das Schema ins DWG/DXF-Format exportiert werden.
Als Nutzer unserer TGA-Software profitieren Sie von dem einheitlichen Hottgenroth/ETU-Datenmodell. Ge-
bäude, die bereits einmal erfasst wurden, können für die Planung von Heizungsrohrnetzen verwendet werden.
Sind im Gebäude ausgelegte Heizkörper oder Heizflächen vorhanden, werden diese in einem aufrufbaren Strukturbaum angezeigt und können per Drag & Drop in das Schema übernommen werden.

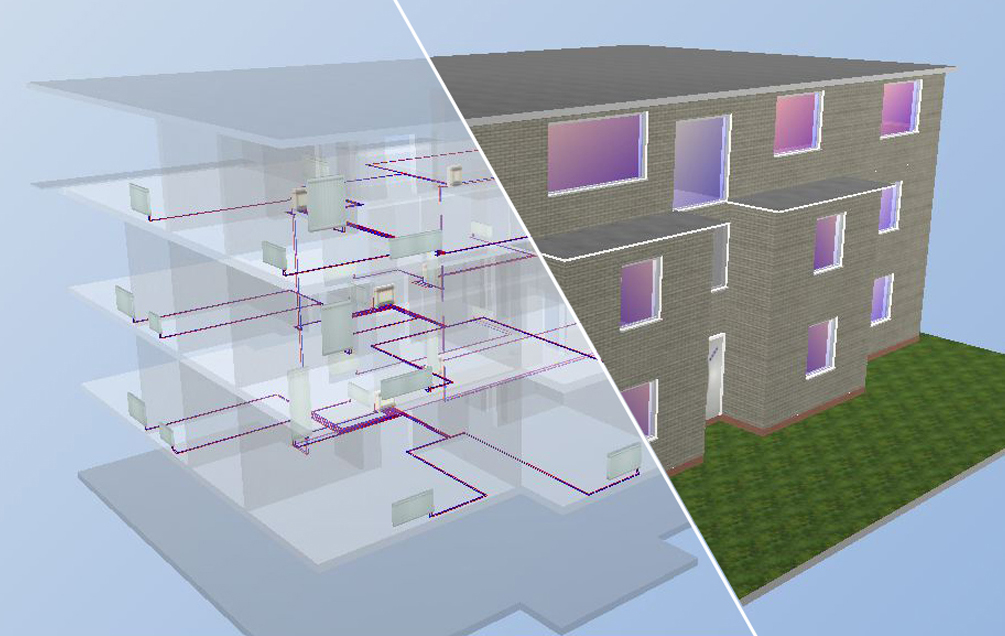

Neben diesem neuen 2D-Modus können Sie, wie gewohnt, im 3D-Modus arbeiten. Hierbei zeichnen Sie das Heizungs-
rohrnetz im Grundriss, mit dem Vorteil der automatischen Bestimmung von Teilstreckenlängen und Bogenerkennung. Aus der bereits durchgeführten 3D Erfassung wird nachträg-
lich ein Schema generiert und kann weiter editiert werden.
