HottCAD – zentrale Datenerfassung leicht gemacht
Die Gebäudeerfassung mit komplexen Grundrissen und Dachverschnitten stellt sich in einer tabellarischen Eingabe oft problematisch dar. Über eine grafische Gebäudeerfassung in 3D kann dies um einiges erleichtert werden. Hottgenroth/ETU bietet dem Anwender mit der grafischen Erfassung „HottCAD“ eine einfache und trotzdem sehr genaue Aufnahme. Dabei handelt es sich um eine integrierte CAD-Erfassung die speziell für die Anforderungen von technischen Gebäudeberechnungen, wie zum Beispiel EnEV-Nachweise, Simulationen und TGA-Planungen, entwickelt worden ist. Grundrisse können mit Hilfe von PDF‘s, Bilddateien oder DWG/DXF-Unterlagen gespeichert und in wenigen Schritten zu einem kompletten 3D-Gebäudemodell nachgezeichnet und ausgearbeitet werden. Räume und Zonen können einfach per Klick erzeugt und zugeordnet werden. Mit Hilfe von Bauteilkatalogen und Typologie-Werten kann der Anwender den Bauteilen direkt Eigenschaften zuordnen.

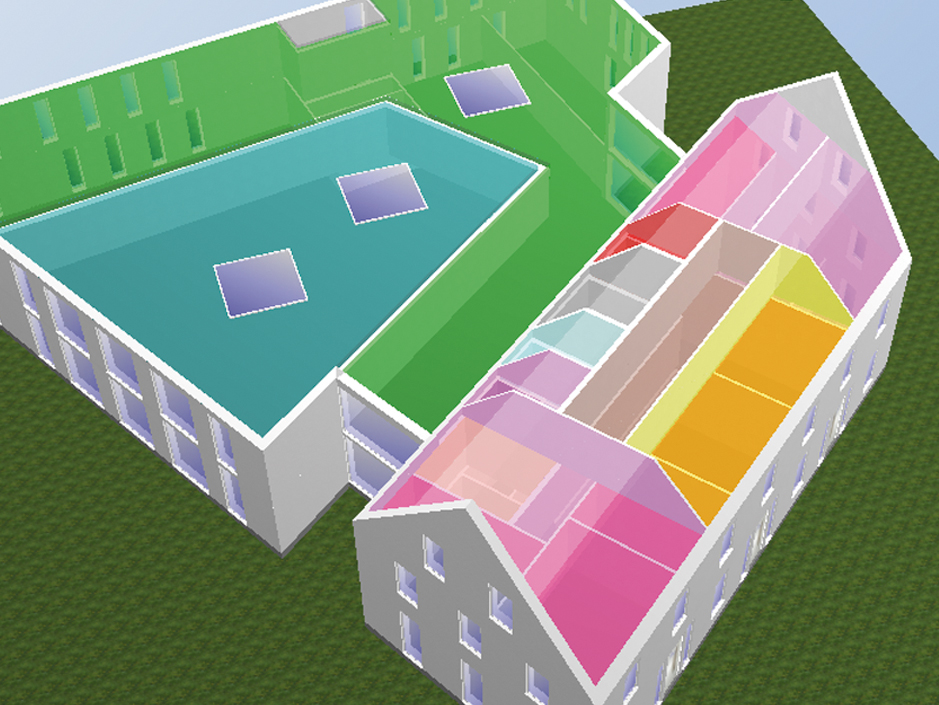

Mit dem erweiterten Gebäudemodus in „HottCAD“, dem so genannten „Split-Level“ eröffnen sich für den Nutzer viele neue Möglichkeiten der Gebäudeerfassung. Es können auch Gebäude mit Geschoss-Versatz und verschiedenen Geschosshöhen, wie z. B. Lagerhallen mit angrenzendem Bürokomplex oder Wohngebäude mit verschiedenen Zwischengeschossen, einfach und präzise gezeichnet werden.

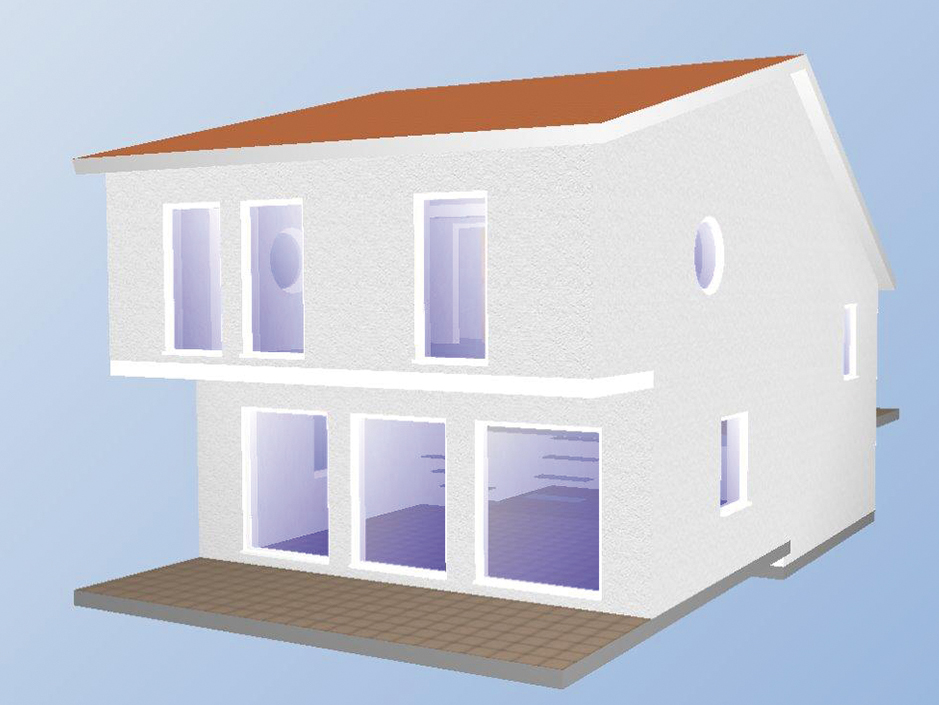

Durch das integrierte Fenster mit der 3D-Ansicht werden alle Änderungen sofort visuell angezeigt. Dieser Vorgang erleichtert dem Anwender die Arbeit, da dieser keine langen Tabellen mehr kontrollieren muss, sondern die getätigten Eingaben in der CAD direkt verfolgen kann. Bevor die Daten in weiteren Berechnungsprogrammen aufgerufen werden, können die Eingaben zusätzlich in einem Raumbuch kontrolliert werden. Hier werden alle Informationen über Flächen, Volumen, Räume und Zonen zusammen-
gefasst.
Die zusätzliche IFC-Schnittstelle ermöglicht das Einlesen von Gebäude-
modellen aus anderen Programmen. Dieser Datenaustausch bietet daher auch die beste Grundlage für zukünftige BIM-Planungen.

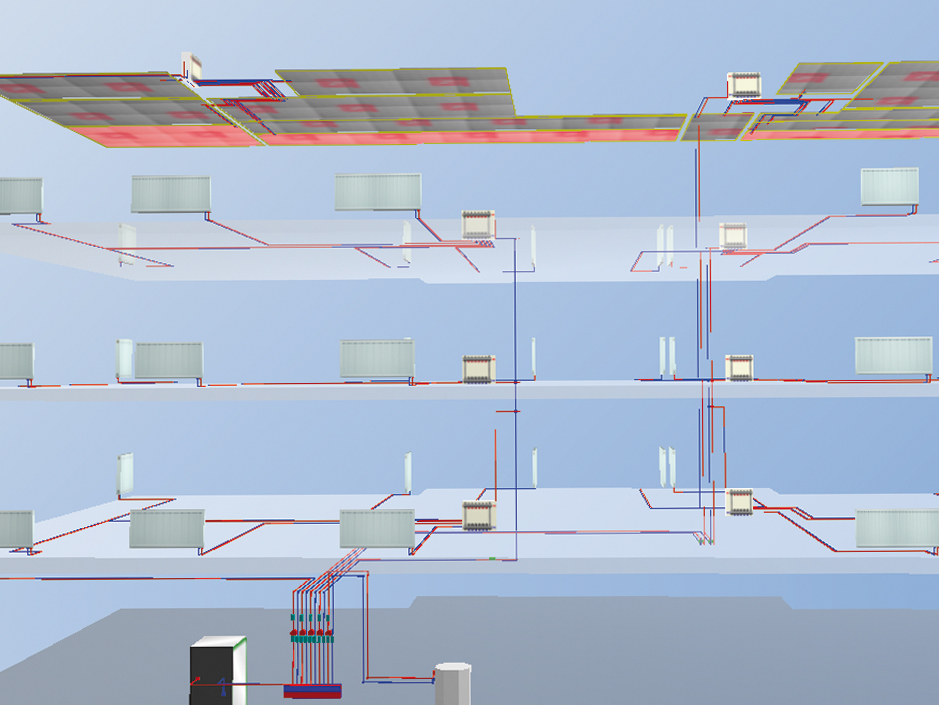

Durch das einheitliche Datenmodell stehen alle Informationen aus der „HottCAD“-Erfassung für die technischen Berechnungen von Hottgenroth/
ETU, wie zum Beispiel Heizungs-, Rohrnetz- und Trinkwasserplanungen, EnEV-Berechnung oder Gebäude-Simulation, zur Verfügung und müssen nicht mehrfach vom Anwender eingegeben werden. Auch für die Kalku-
lation, sowie Ausschreibung können die Informationen sofort genutzt werden.
„HottCAD“ ist somit das passende Tool für die effiziente Neubauplanung und Bestandsbewertung.
